由于井下环境的特殊性，这些工具需要具备一定的特点和功能，以适应恶劣的工作条件。
1. 钻井工具钻井工具是井下工具中的重要一类，用于进行油井或矿井的钻探作业。
钻井工具通常由钻头、钻杆、钻柱、钻井液等组成，其主要功能是将钻头钻入地层并提取岩屑。
钻头的主要作用是在钻井过程中切削地层，使井眼逐渐加大，并将岩屑带到地面。
1.3 钻井液钻井液是一种特殊的液体，用于冷却钻头、稳定井壁、输送岩屑和提供驱动力。
2. 井下测量工具井下测量工具是用于获取井眼轨迹、地层信息等数据的工具。
测井仪可以提供有关地层组成、地层厚度、孔隙度、渗透率等信息，为油田或矿山的开发提供重要依据。
2.2 井下钻进参数记录仪钻进参数记录仪用于记录钻井过程中的关键参数，包括钻进速度、扭矩、钻压、钻头位置等。

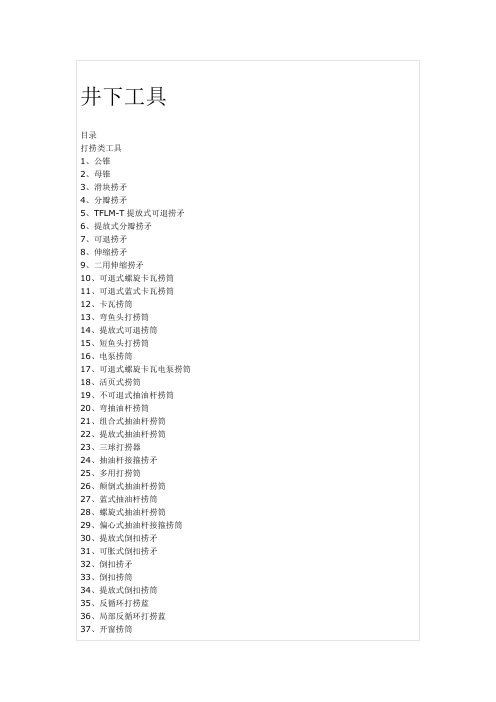

井下工具目录打捞类工具1、公锥2、母锥3、滑块捞矛4、分瓣捞矛5、TFLM-T提放式可退捞矛6、提放式分瓣捞矛7、可退捞矛8、伸缩捞矛9、二用伸缩捞矛10、可退式螺旋卡瓦捞筒11、可退式蓝式卡瓦捞筒12、卡瓦捞筒13、弯鱼头打捞筒14、提放式可退捞筒15、短鱼头打捞筒16、电泵捞筒17、可退式螺旋卡瓦电泵捞筒18、活页式捞筒19、不可退式抽油杆捞筒20、弯抽油杆捞筒21、组合式抽油杆捞筒22、提放式抽油杆捞筒23、三球打捞器24、抽油杆接箍捞矛25、多用打捞筒26、颠倒式抽油杆捞筒27、蓝式抽油杆捞筒28、螺旋式抽油杆捞筒29、偏心式抽油杆接箍捞筒30、提放式倒扣捞矛31、可胀式倒扣捞矛32、倒扣捞矛33、倒扣捞筒34、提放式倒扣捞筒35、反循环打捞蓝36、局部反循环打捞蓝37、开窗捞筒38、缆绳打捞钩39、外钩40、内钩41、内外组合钩42、活齿钩43、一把抓44、磁力打捞器45、测井仪器打捞器46、弹簧打捞筒47、老虎嘴整形类工具48、梨形涨管器49、偏心辊子整形器50、长锥面涨管器51、三锥辊整形器52、旋转震击式整形器53、楔形涨管器54、偏心涨管器55、球形涨管器56、顿击器57、复合式鱼顶修整打捞器58、鱼顶修整器震击类工具59、开式下击器60、润滑式下击器61、液压式上击器62、液压加速器切割类工具63、水力式外割刀64、机械式内割刀65、机械式外割刀钻、磨、铣类工具66、三刮刀钻头67、十字钻头68、鱼尾刮刀钻头69、尖钻头70、偏心钻头71、三牙轮钻头72、平底磨鞋73、凹面磨鞋74、梨形磨鞋75、滚球式平底磨鞋76、内铣鞋77、外齿铣鞋78、柱形铣鞋79、锥形铣鞋80、领眼磨鞋81、套铣筒82、扶正器83、滚动扶正器84、恒定加压器85、钻廷套管刮削类工具86、弹簧式套管刮削器87、防脱式套管刮削器88、胶筒式套管刮削器控制类工具89、偏心配水器90、偏心配产器91、K344-110封隔器92、K344-114封隔器93、Y341-114-X封隔器94、Y341-114封隔器95、XYQ-100泄压器96、CMB超越式油管锚97、RCM型软油管锚98、节流器99、支撑卡瓦100、锯齿形安全接头101、方扣形安全接头102、倒扣安全接头103、游车大钩104、水龙头105、气动卡盘106、多用途油管卡盘107、自封封井器108、半封封井器109、全封封井器110、加压支架111、加压吊卡112、分段加压吊卡113、安全卡瓦114、修井吊钳115、油管吊钳116、油管钳117、活门吊卡118、月牙吊卡119、活动肘节120、丢手接头121、倒扣器122、管式抽油泵123、杆式抽油泵124、单螺杆抽油泵125、抽油杆吊卡126、抽油泵脱接器127、铅印128、单臂吊环129、双臂吊环130、羊角吊卡131、修井转盘132、螺杆钻具133、液压动力钳134、解卡机公锥SY5114—92母锥SY5115--92滑块捞矛SY/T5069—2000可退式捞矛SY/T5069—2000分瓣捞矛SY/T5069—2000TFLM—T 型提放式可退捞矛提放式分瓣捞矛SY/T5069—2000伸缩捞矛SY/T5069—2000二用伸缩捞矛SY/T5069—2000可退式螺旋卡瓦打捞筒SY/T5068--2000可退式蓝式卡瓦捞筒SY/T5068-2000卡瓦捞筒SY/T5068—2000弯鱼头打捞筒SY/T5068-2000提放式可退捞筒短鱼头捞筒SY/T5068—2000电泵捞筒SY/T5068—2000可退式螺旋卡瓦电泵捞筒SY/T5068—2000活页式捞筒SY/T5068--2000不可退式抽油杆捞筒SY/T5068--2000弯抽油杆打捞筒SY/T5068—2000组合式抽油杆捞筒SY/T5068-2000提放式可退抽油杆捞筒SY/T5068-2000三球打捞器SY/T5068-2000抽油杆接箍捞矛SY/T5069-2000多用打捞筒SY/T5068-2000颠倒式抽油杆捞筒SY/T5068-2000蓝式抽油杆捞筒螺旋卡瓦式抽油杆捞筒SY/T5068-2000偏心式抽油杆接箍捞筒SY/T5068-2000提放式倒扣捞矛SY/T5069—2000倒扣捞矛SY/T5069-2000可胀式倒扣捞矛SY/T5069-2000倒扣捞筒SY/T5068—2000提放式倒扣捞筒SY/T5068—2000反循环捞篮局部反循环打捞篮开窗打捞筒SY/T5068--2000缆绳打捞钩内外组合钩活齿钩。
当可退式卡瓦打捞筒捞获落 鱼后，上提钻具，卡瓦外螺旋 锯齿形锥面与筒体内相应的齿 面有相对位移。而将落鱼卡紧 捞出。
磁力打捞器是一个以壳体 引鞋和芯铁为两个同心环形磁 极，两极磁通路之间为无铁磁
端有很高的磁场强度。由于磁 通路是同心的，因此磁力线呈 辐射壮，并集中于靠近打捞器 下端的中心处，可把小块铁磁 性落物磁化吸附在磁极中心。
腔内孔进行打捞的工具。它 既可以抓捞自由状态下的管 柱，也可以抓捞遇卡管柱， 还可以按其不同的作业要求
外壁进行打捞 落物并进行倒 扣的可退式工 具，依靠两个 锥面或斜面上 的相对运动 夹紧或松开落 鱼，靠键和键 槽传递扭矩。
用于从油 管,钻杆,配 水器等有内 腔类落物内 部进行打捞 并进行倒扣 的可退式工 具，利用长 短轨迹槽的 换向和锥面 胀紧的原理 来实现打捞 释放
① 搞清基本情况，• 包括井身结构、造成落物的原因、落物在井下的深度位置及有无变形、 沙埋等，必要时可打铅模或测井探试，综合分析井下落物的位置和形态; ②选择合适的打捞工具或根据落物情况自行设计制作工具，要考虑落物遇卡问题，计算好 打捞可能遇到的最大负荷，选择足够强度的工具设备。 ③杆管类落物要考虑使用拨勾、引鞋等工具，以便于落鱼进入工具内。 ④绳索类落物不会象杆管类落物那样坠落井底，而是在中途散落，形态不固定，深度及鱼 顶形态不易掌握，打捞时很容易越过工具造成卡钻，所以选择工具时，应考虑带有大头压盘 （亦称限位板），压盘的直径应大于套管内径与落物直径之差。 ⑤可根据悬重变化判断是否捞住落物，轻重量落物要根据工具特性或打捞深度变化判断是 否捞住落物; ⑥必要时,可考虑套铣方法进行辅助打捞处理。
切割类工具主要有：震击器、机械式内割刀、机械式外割刀、水力 式内割刀、水力式外割刀、化学割刀、聚能割刀 震击类工具主要有：液压上击器、机械上击器、开式下击器、闭式 下击器、液体加速器、气体加速器、双向震击器、超级震击器。 鱼顶整形类工具主要有：鱼顶修整器、冲击整形器、滚球整形器。 倒扣类工具主要有：倒扣器、倒扣捞筒、倒扣捞矛、倒扣安全接头、提 放式倒扣捞矛、提放式倒扣捞筒。
1、吊卡 起吊并卡住油管或其他钻具的专用用具。在起下油管时，吊卡在油管或 钻杆上并卡住接箍，两端悬挂在吊环上，通过提升系统上下活动完成起 下井下管柱作业，常用的吊卡有活门式和月牙式两种。
②操作时应先将活门或月牙拉开到位，然后扣在油管或钻杆上，再合上 活门或月牙。
1）用途：铅模是探视井下套管损坏类型、程度 和落物深度、鱼顶形状、方位的专用工具，根据 印痕判断事故的性质，为制定修理和打捞落物的 措施及选择工具提供依据。
（1）使用管钳时应先检查固定销钉是否牢固，钳头、 钳柄有无裂纹，有裂痕者不能使用。
（4）用后要及时洗净，涂抹黄油，防止旋转螺母生锈， 放回工具架上或工具房内。
①使用时要先检查三通焊接部分是否牢靠，有无开焊现象，有 开焊的不能用。 ②检查三通螺纹是否完好，无断裂、无错扣者可用。 注意事项： ①使用过程要注意保护螺纹、防止偏扣。
3、活动弯头 改变施工管线连接方向和便于管线连接的管件。 使用方法： ①使用时应检查弯头的各种部件是否灵活好用，完整无缺，符合标 准才能使用。 ②压力要符合施工工艺要求，达不到标准的不能使用。 用时带紧由壬，调整到所需要的角度再砸紧。 注意事项： ①用后要清洗干净放好。 ①对轴承要经常注油，以防锈死。
三、杆类落物常用工具 1）抽油杆捞筒 2）组合式抽油杆打捞筒 3）三球打捞器 4）其它适用于油管内或套管内打捞 杆类落手的工具。
1）强磁打捞筒（器） 2）反循环打捞工具 3）局部反循环打捞篮 4）一把抓捞筒 5）其它用于打捞小物件的筒、篮类打捞 工具。
二、 管类落物常用工具 1、鱼顶为公螺纹的常用打捞工具 1）可退可倒式卡瓦捞筒 2）可退式卡瓦捞筒 3）卡瓦打捞筒（不可退式） 4）母锥：①通用型母锥；②铣鞋母锥 5）短鱼头卡瓦打捞筒 6）其它可用于打捞管类公螺纹端的筒、锥类打捞工具。
1）可退可倒扣式捞矛 2）可退可倒扣式捞筒 3）可退式捞矛 4）滑块捞矛 5）接箍打捞矛 6）长杆滑块捞矛 7）公锥：①短公锥；②长公锥；③特殊锥度公锥。 8）开窗打捞筒及弹簧打捞筒 9）铣锥式捞矛 10）其它适用于打捞管类母螺纹端的矛、锥、筒类打捞工具。
井下工具目录打捞类工具1、公锥2、母锥3、滑块捞矛4、分瓣捞矛5、TFLM-T提放式可退捞矛6、提放式分瓣捞矛7、可退捞矛8、伸缩捞矛9、二用伸缩捞矛10、可退式螺旋卡瓦捞筒11、可退式蓝式卡瓦捞筒12、卡瓦捞筒13、弯鱼头打捞筒14、提放式可退捞筒15、短鱼头打捞筒16、电泵捞筒17、可退式螺旋卡瓦电泵捞筒18、活页式捞筒19、不可退式抽油杆捞筒20、弯抽油杆捞筒21、组合式抽油杆捞筒22、提放式抽油杆捞筒23、三球打捞器24、抽油杆接箍捞矛25、多用打捞筒26、颠倒式抽油杆捞筒27、蓝式抽油杆捞筒28、螺旋式抽油杆捞筒29、偏心式抽油杆接箍捞筒30、提放式倒扣捞矛31、可胀式倒扣捞矛32、倒扣捞矛33、倒扣捞筒34、提放式倒扣捞筒35、反循环打捞蓝36、局部反循环打捞蓝37、开窗捞筒38、缆绳打捞钩39、外钩40、内钩41、内外组合钩42、活齿钩43、一把抓44、磁力打捞器45、测井仪器打捞器46、弹簧打捞筒47、老虎嘴整形类工具48、梨形涨管器49、偏心辊子整形器50、长锥面涨管器51、三锥辊整形器52、旋转震击式整形器53、楔形涨管器54、偏心涨管器55、球形涨管器56、顿击器57、复合式鱼顶修整打捞器58、鱼顶修整器震击类工具59、开式下击器60、润滑式下击器61、液压式上击器62、液压加速器切割类工具63、水力式外割刀64、机械式内割刀65、机械式外割刀钻、磨、铣类工具66、三刮刀钻头67、十字钻头68、鱼尾刮刀钻头69、尖钻头70、偏心钻头71、三牙轮钻头72、平底磨鞋73、凹面磨鞋74、梨形磨鞋75、滚球式平底磨鞋76、内铣鞋77、外齿铣鞋78、柱形铣鞋79、锥形铣鞋80、领眼磨鞋81、套铣筒82、扶正器83、滚动扶正器84、恒定加压器85、钻廷套管刮削类工具86、弹簧式套管刮削器87、防脱式套管刮削器88、胶筒式套管刮削器控制类工具89、偏心配水器90、偏心配产器91、K344-110封隔器92、K344-114封隔器93、Y341-114-X封隔器94、Y341-114封隔器95、XYQ-100泄压器96、CMB超越式油管锚97、RCM型软油管锚98、节流器99、支撑卡瓦100、锯齿形安全接头101、方扣形安全接头102、倒扣安全接头103、游车大钩104、水龙头105、气动卡盘106、多用途油管卡盘107、自封封井器108、半封封井器109、全封封井器110、加压支架111、加压吊卡112、分段加压吊卡113、安全卡瓦114、修井吊钳115、油管吊钳116、油管钳117、活门吊卡118、月牙吊卡119、活动肘节120、丢手接头121、倒扣器122、管式抽油泵123、杆式抽油泵124、单螺杆抽油泵125、抽油杆吊卡126、抽油泵脱接器127、铅印128、单臂吊环129、双臂吊环130、羊角吊卡131、修井转盘132、螺杆钻具133、液压动力钳134、解卡机公锥SY5114—921 名称公锥备注2 型号 GZ—NC31（△）3 技术规范参数 1.规范：∮105mm∮25mm∮80mm1110mm2.连接螺纹：NC31 规范不同打捞管柱不同4 主要结构它是长锥形整体结构，可分成接头和打捞丝扣两部分5 技术性能要求 1、打捞螺纹表面硬度：HRC60—652、冲击韧性≥58.8J/cm2,3、抗拉极限≥932KN6 用途及使用范围专门从落物内孔进行造扣打捞，在∮140mm套管内打捞∮30mm—∮75mm带接箍油管和钻杆7 原理当公锥进入落物内孔之后，加以适当的钻压并转动钻具，迫使打捞丝扣挤压吃入落鱼内壁进行造扣，当所造扣能承受一定拉力和扭矩时，则可采取上提或倒扣的办法将落物全部或部分捞出母锥SY5115--921 名称母锥备注2 型号 MZ—NC313 技术规范参数 1、规范：∮114mm∮97mm∮62mm720mm2、连接扣型NC31 规范不同打捞管径不相同4 主要结构它是长筒型整体结构，由接头、本体两部分组成5 技术性能要求 1、打捞螺纹表面硬度HRC=60--652、冲击韧性≥543、抗拉极限≥932kN6 用途及使用范围专门从落物处壁进行造扣打捞的工具，在∮140mm套管内打捞∮92mm—∮67mm管、杆落物7 原理当落物进入母锥之后，加适当钻压，并转动钻具迫使打捞丝扣挤压吃入落物外壁进行造扣，当所造扣能承受一定拉力和扭距时，则可采取上提或倒扣办法将落物或部分捞出滑块捞矛SY/T5069—20001 名称滑块捞矛备注2 型号 LM—D10573800 D—代表单滑块S—代表双滑块DSO—代表单滑块带水眼NSO—代表三滑块引—代表引鞋筒的滑块规范不同所捞管柱不同3 技术规范参数 1、规范：∮105mm800mm2、连接螺纹：NC313、打捞内径：∮58mm～∮62mm4 主要结构上接头、矛杆、滑牙块、锁块、螺钉5 技术性能要求许用拉力440KN6 用途及使用范围它是从鱼腔内进行打捞的工具，在∮140mm套管内打捞∮73mm带接箍油管7 原理当滑块进入鱼腔内后，滑块依靠自重向下滑动，使其打捞尺寸加大，直至与鱼腔内壁接触为止，上提矛杆时，斜面向上运动所产生的径向分力迫使滑块咬入落物内壁抓住落物。
井下作业基本工具一、可退式打捞矛1、名称型号：LM-T73可退式打捞矛2、用途：是从鱼腔内孔进行打捞的工具；用于油气田修井过程中打捞钻杆、油管、套管及圆柱形空心状落物。
3、结构：由芯轴、圆卡瓦、释放圆环和引鞋等组成4、原理：打捞时，自由状态下圆卡瓦外径略大于落物内径。
随芯轴上行和提拉力的逐渐增加，芯轴、圆卡瓦上的锯齿形螺纹互相吻合，卡瓦产生径向力，使其咬住落鱼实现打捞。
退出时一旦落鱼卡死，无法捞出需退出捞矛时，只要给芯轴一定的下击力，就能使圆卡瓦与芯轴的内外锯形齿螺纹脱开(此下击力可由钻柱本身重量或使用下击器来实现)，再正转钻具2～3圈(深井可多转几圈)，圆卡瓦与芯轴产生相对位移，促使圆卡瓦沿芯轴锯齿形螺纹向下运动，直至圆卡瓦与释放圆环上端面接触为止(此时卡瓦与芯轴处于完全吻合位置)，上提钻具，即可退出落鱼。
5、技术规范：（1）规格型号：LM-T73 (2)外形尺寸：Φ95mmx651mm （3）接头螺纹：27/8REG （4）使用规范及性能参数：①打捞范围：54.6－62mm。
7)如上提拉力接近或大于钻具负荷时，可用钻具下击芯轴，并正转钻具2-3圈后再上提钻具，即接好钻具下钻，下至鱼顶以上1-2m左右，开泵循环慢下放钻具探鱼顶；探准鱼顶后，试提打捞管柱并记录悬重；正式打捞；当捞矛进入鱼腔，选重有下降显示时，反转钻具1-2圈，芯轴对卡瓦产生径向推动，上提钻具，若指重表悬重增加，证明捞获，即可起钻；若选重不增加，可重复上述操作直至捞根据落鱼内径的尺寸，选用与之相适应的可退式打捞矛；检查工具，使卡瓦的轴向窜动量符合要求，用手转动卡瓦使其靠近释放环，此时工具处于自由迫使芯轴上行，使卡瓦卡住落鱼而捞获；可将工具退出。
7、注意事项：工具入鱼平稳，不能超负荷使用，用后及时保养、清洗、检查涂油。
能上下震击，可用于较大冲程的震击，由于在震击器拉开和闭 合的过程中需从小孔排液，所以震击比较缓和。
万向节是一种球形关节设计，它中间可以自由旋转并可弯曲一 定的角度。使用它可以实现震击器与投捞工具、震击器与加重 杆、加重杆与加重杆之间的角度偏转，以利于调节工具串与油 管倾斜方向一致，特别是在弯曲油管中和定向井中进行钢丝作 业是，万向节是必不可少的。因为加重杆和震击器不能调节其 弯曲度，加上万向节就可使工具串在井内随油管偏转，从而减 少遇卡。
震击器在撞击的时候是一个做功的过程，撞击能量跟加重杆重量 及撞击时的速度平方成正比，因此要获得强大的震击力，获得震 击器运动速度非常重要。震击器向下运动的速度靠加重杆的下滑 获得，向下震击的能量比较有限，如果在大斜度井或高粘度井作 业，震击器下落的速度就非常有限。震击器向上运动的速度可靠 提高绞车滚筒速度获得，如果绞车操作得当，震击器可获得很大 的上行速度。基于上述分析，在下井工具上，用于向下切断的销 钉的强度较小，而向上切断的销钉的强度较大。
绞车一般分为两部分：动力部分和绞车部分。动力部分是由柴 油机和液压油泵组成，柴油机带动液压油泵将动力液经高压软 管输送到绞车上。绞车主要由液压马达、传动机构和钢丝滚筒 或电缆滚筒组成。柴油机带动液压泵，输出液压油，液压油通 过高压软管传输动力。循环的方向不同，则控制绞车滚筒转动 的方向也不同，通过调压阀控制循环油量大小的变化，使绞车 滚筒转速相应增大或减小。
流管的长度可随井压的不同而改变，井口压力越高，流管需要的 长度就越长。不同的电缆需要不同的流管内径，内径太小电缆不 易通过，内径太大不能密封井口压力。要求流管内径和电缆外径 之差不应超过0.254mm。从泄流管线流出的密封脂一般都带有井 液，不能重复使用。

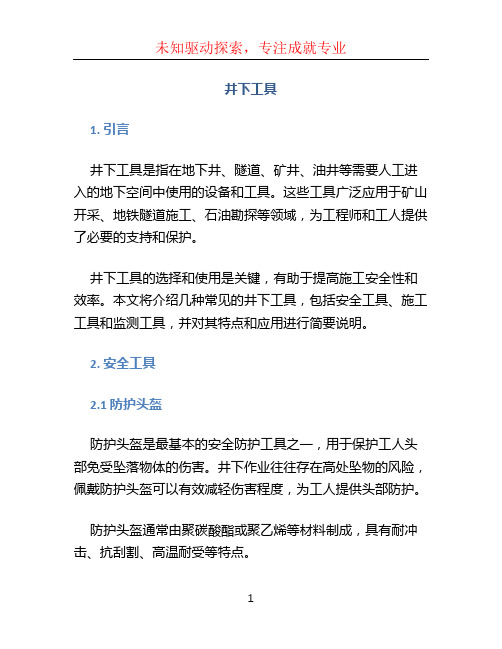

井下工具1. 引言井下工具是指在地下井、隧道、矿井、油井等需要人工进入的地下空间中使用的设备和工具。
这些工具广泛应用于矿山开采、地铁隧道施工、石油勘探等领域，为工程师和工人提供了必要的支持和保护。
本文将介绍几种常见的井下工具，包括安全工具、施工工具和监测工具，并对其特点和应用进行简要说明。
2. 安全工具2.1 防护头盔防护头盔是最基本的安全防护工具之一，用于保护工人头部免受坠落物体的伤害。
井下作业往往存在高处坠物的风险，佩戴防护头盔可以有效减轻伤害程度，为工人提供头部防护。
防护头盔通常由聚碳酸酯或聚乙烯等材料制成，具有耐冲击、抗刮割、高温耐受等特点。
2.2 防护手套井下工作环境复杂，有时需要进行手动作业，为了保护工人的双手免受伤害，使用防护手套是必不可少的。
防护手套通常采用耐酸碱、耐油脂的橡胶或聚酯纤维材料制成，具有防护性能和灵活性。
例如，进行化学处理的工作需要选择耐酸碱的手套，而搬运重物的工作则需要选择耐磨损和抗滑的手套。
选择合适的防护鞋，不仅应考虑舒适度和透气性，还需要根据工作环境选择合适的款式和特性。
3. 施工工具3.1 掘进机掘进机是地下隧道施工中常用的工具之一，用于开挖和支护隧道。
掘进机根据其工作方式和结构特点可以分为不同种类，如盾构机、隧道掘进机等。
3.2 爆破工具在地下工程中，有时需要进行爆破作业以快速破坏岩石或地层。
目录1、滑块卡瓦打捞矛2、一把抓3、接箍捞矛4、可退式打捞矛5、蓝式可退式打捞筒6、螺旋可退式打捞筒7、公锥8、母锥9、螺旋式外钩10、局部反循环打捞蓝11、机械式内割刀12、螺杆钻具13、倒扣捞筒14、倒扣捞矛15、梨形胀管器16、三刮刀钻头17、三牙轮钻头18、平底磨鞋19、领眼磨鞋20、磁力打捞器21、三球打捞器22、安全接头23、水力锚24、鱼顶修整器25、铅模26、偏心配水器27、K344封隔器28、Y211封隔器29、Y341封隔器30、水力喷砂器备注：1、选手熟记工具，反复默写，每件工具控制在4min内。
1、滑块卡瓦打捞矛工具名称：滑块卡瓦打捞矛工具型号：HLM-D(S)73工具用途：内捞工具，专门打捞具有内孔的落物，也可进行倒扣作业或配合其他工具使用。
工具原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。
3、下放引入鱼腔，观察碰鱼方入和入鱼方入及悬重变化，上提悬重增加，捞获。
2、一把抓工具名称：一把抓工具型号：51/2套管一把抓工具用途：专门用于打捞井底不规则的小件落物，如钢球、凡尔座、螺栓、螺母、刮蜡片、钳牙、扳手、胶皮等。
2、下放钻具，指重表略有显示时，相对井底方入找出最大方入，加压20-30KN，转3-4圈，指重表恢复后，再加压10KN左右，转5-7圈。
作业大修工具一般有钻杆、套铣管、铣锥、胀管 器、磨鞋、套管整形器、公锥、母锥。
1、结构：上接头、水眼、本 体、引鞋组成。 2、规范：标准通井规的直径 分为 φ 150mm （用于 φ 177.8mm 套管)、φ 118mm、φ116mm （用 于 φ 139.7mm 套 管 ) , 长 度 有 1200mm、3000mm。 3 、用途：验套（检查套管内 径）。 4 、原理：用油管或钻杆连接 蒋通井规下入套管内，依靠通井 规的标准外径尺寸，通过与否和 对下井通井规的描述，检查验证 套管内径的完好情况。
1、 结构：上下接头、壳体、 橡胶支撑套、刀片、刀片座。 2、规范：ø 129mm×1443mm、 ø 166mm×1604mm。 3、用途：刮削套管内壁的赃物 及毛刺。 4、原理：18只刀片紧贴套管内 壁，使套管每个方向上都能进行刮 削，当旋转或上下活动管柱时，达 到清除套管内壁障碍物的目的，在 通过大排量洗井后，赃物洗出地面 ，保证套管内壁畅通无阻。
1 、结构：上接头、捞矛杆、 压缩弹簧、分瓣牙片、滑键 、扩张体等。 2、规范：ø 105mm×760mm 3 、用途：从内壁打捞管类落 物。 4、原理：当捞矛接近落鱼时 ，靠管柱的重力和弹簧的张 力迫使矛杆和牙片进入鱼腔 。上提钻具，分瓣牙片受弹 簧的推力和自身的摩擦力沿 捞矛杆扩张体下移 ，直径变 大，随着上提拉力的增加 ， 分瓣牙吃入管子内壁实现打 捞。
1 、结构：上接头、筒体、钢球、 引鞋。 2、规范：ø 118mm×340mm. 3 、用途：是专门从套管内打捞 带台肩的抽油杆专用工具。 4 、原理：三球打捞器靠三个球 在筒体斜孔中的位置变化来改变三个球内 切圆直径的大小。当工具接触到落井抽油 杆台肩时，轻轻正转钻具，使抽油杆台肩 引入筒体内的三球打捞位置，并推动三个 钢球同时沿斜孔上升，使内切圆直径变大 ，并允许抽油杆台肩或接箍通过后，三球 靠自重沿斜孔下落，内切圆直径变小，上 提钻具，使三球夹紧抽油杆本体，实现

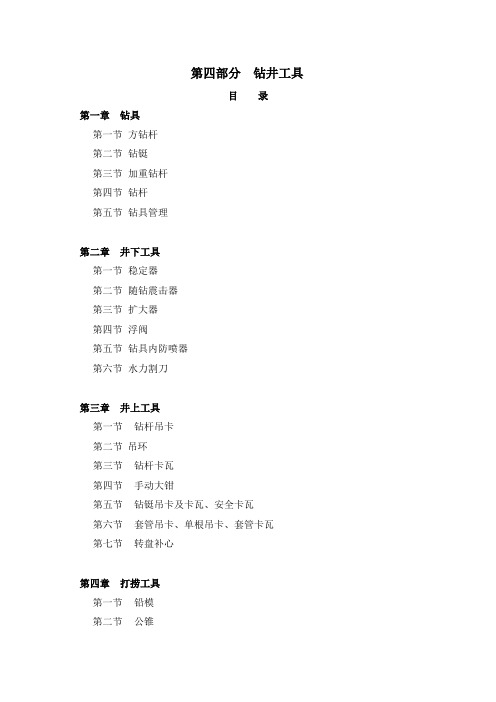

第四部分钻井工具目录第一章钻具第一节方钻杆第二节钻铤第三节加重钻杆第四节钻杆第五节钻具管理第二章井下工具第一节稳定器第二节随钻震击器第三节扩大器第四节浮阀第五节钻具内防喷器第六节水力割刀第三章井上工具第一节钻杆吊卡第二节吊环第三节钻杆卡瓦第四节手动大钳第五节钻铤吊卡及卡瓦、安全卡瓦第六节套管吊卡、单根吊卡、套管卡瓦第七节转盘补心第四章打捞工具第一节铅模第二节公锥第三节母锥第四节卡瓦打捞筒第五节磁铁打捞器第六节一把抓第七节反循环打捞篮和反循环强磁打捞篮第八节磨鞋第九节安全接头第十节套管打捞矛钻具是指地面方钻杆以下钻头以上各部分工具的总称。
在钻井过程中，将方钻杆、钻杆、钻铤等用各种接头连接起来组成入井的管串称为钻柱。
钻柱的特点：首先，钻柱钻柱必须是空心的，以便循环泥浆；其次，钻柱要具有一定的强度，以传递功率。
本章主要介绍钻具的各组成部分作用、结构、规范以及现场检查方法等方面的一些常识。
一、方钻杆的作用与结构方钻杆位于钻柱的最上端，其上部与水龙头相接，下部与钻杆连接。
在钻进中方钻杆的上端始终处于转盘面上，为了防止方钻杆在旋转中自动卸扣，所以方钻杆上端的丝扣为反扣，下端为正扣。
为了能使接箍捞矛进入接箍，卡瓦沿纵向开了若干个槽，每个槽间便是一个卡瓦片，依其弹性变形进入接箍母螺纹中。
又靠心轴和卡瓦外推面贴合后的径向涨力，保持连接后的连接性能，从而抓住落鱼。
一、公锥1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。
4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。
当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。
二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。
6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。
三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。
1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、仅部分预览的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁铁打捞器和反循环强磁打捞器是用于打捞井内可 被磁化的金属磁场的一种工具，硬地层打捞效果显著。 磁铁打捞器的分类： 按磁钢类型可分为永磁型和充磁型； 按循环方式分为普通型和反循环型。 磁铁打捞器的组成：外壳、磁钢、铣鞋和护磁板组成。 打捞器外筒是由高导磁性、低顽磁性材料制成的铁 磁外套，作为一个磁极；永久磁芯的下端为另一个极。 在铣鞋磁芯中间用非磁材料（铜）隔离，防止短路。 打捞时，铁磁落物将两磁极搭通，使之牢牢地吸附 在磁力打捞器底部。
浮阀 钻井过程中，特别是钻到很疏松的砂粒 岩且岩石很细碎，在井眼的环空会有很多的 细砂，在下钻、接单根时泥浆会倒流，大量 砂粒从钻头水眼进入钻具内，开泵就可能造 成堵死水眼。目前各油田正普遍开展钻大角 度斜井、水平井，钻井中一般须使用MWD和井 下动力钻具。
磨鞋是用来磨铣井底金属落物， 修整鱼顶用的，有时也用来磨铣较短 的被卡钻铤、钻杆。磨鞋分为平底磨 鞋、凹底磨鞋、锥形（梨形）磨鞋和 导向领眼磨鞋。
水力割刀用于弃井 过程中，切割套管的作 业。是一种利用循环钻 井液的液力来推动割刀 进行管内切割的工具。 其结构由顶部接头、本 体、活塞、活塞管、弹 簧耐磨衬套、割刀臂、 喷嘴、铰链销等部件组 成。
反循环打捞篮和反循环强磁打捞篮 反循环打捞篮是利用钻井液流在靠近井底处的局部 反循环将井下碎物收入篮框内的一种打捞工具;反循环 强磁打捞篮是一种多用途组合式打捞工具。它装上篮框 即是打捞篮；将篮框换成磁芯则成为反循环强磁打捞篮； 将铣鞋换成爪头又可组成反循环一把爪。 反循环组合打捞篮主要由上接头、筒体、钢球、喇 叭口和可换的篮框、磁芯、铣鞋、爪头等组成。
该工具可用于清除残余在套管内壁上的水泥块、 硬腊、各种盐类结晶或沉积物、射孔毛刺以及套管 锈蚀后所产生的氧化铁等脏物，以便畅通无阻地下
井下工具包括扶正器、随钻震击器、取心 筒、浮阀、水力割刀、刮管器、铅模、公锥、 母锥、 卡瓦打捞筒、磁铁打捞器和反循环强磁 打捞器、一把抓、反循环打捞篮和反循环强磁 打捞篮、磨鞋、安全接头、套管捞矛、接头等.
铅模是在打捞作业中用来打印落鱼形状和了解鱼顶偏离井眼 中心的情况用的。 铅印的使用: （1）铅印直径比套管内径小4.886千牛/毫米（0.5－1吨/英寸）加压。
只可一次加压打印，不得两次打印，以免难以分析。 （3）由于铅很软，应在运输或存放过程中注意避免碰撞。
随钻震击器是随钻柱一起进行钻井作业的井下解卡工具，当 钻井过程中发生卡钻事故时，可根据需要及时启动震击器，进 行连续上击或下击，使之解卡恢复正常钻进。我公司现用随钻 震击器是ANADRILL CO.E.Q.全机械式的，有4 3/4“、 6 1/2”、8“等几种规格。该震击器可以单独选择向上、向下两 个方向的冲击力，震击负荷预先在地面调较，也可以在井口现 场调校，该震击器对扭矩不敏感，它有一个全机械释放机构， 配有能在油中密封的工作部件，可以减少内部磨损。另外，为 了减少震击器心轴的挠曲应力，在震击器的下端要接上挠性接 头。
若是平口的叫R型、E型或M型密封平口控制环， 它不能修整鱼顶，若是铣齿的叫R型、E型、或M型密封 铣齿控制环，它可修整参差不齐和破损的鱼顶，若是打 捞油管接箍，则选用D型盘根。D型盘根由一个内密封件、 一个弹簧和一个外密封件（O型圈）构成。 •卡瓦打捞筒型号： •FS-full strength •SH-slim strength
Bowen150系列卡瓦打捞筒分为高强度型与小井眼 型两类，按内装打捞配件的不同分为螺旋卡瓦打捞筒与 篮式卡瓦打捞筒两种。落鱼直径接近最大打捞尺寸时选 用螺旋卡瓦和A型盘根。落鱼直径比最大打捞尺小12.7 毫米（1/2）以下时选用篮式卡瓦和R型密封控制环或E 型或M型密封控制环，R型和E型密封控制环的内盘根是 模压的，在现场不能更换，外密封可在现场更换，M型 密封控制环的内外盘根都是模压的，在现场均不能更换， 无论R型、E型或M型密封控制环都有平口和铣齿两种。
打捞和退出机理: 打捞筒的抓捞零件是螺旋卡瓦或篮式卡瓦。它外部 的宽锯齿螺纹和内部的打捞牙均是左旋螺纹。宽锯齿螺 纹与筒体配合间隙较大，这使卡瓦能在筒体中一定的行 程内胀大和缩小。当鱼顶被引入筒内后，只要施加一轴 向压力，落鱼便能进入卡瓦，随着落鱼的套入，卡瓦上 行并胀大。在弹性的作用下，坚硬而锋利的卡瓦牙将落 鱼咬住。上提钻柱，卡瓦在筒体内向下运动，直径缩小， 落鱼则被抓得更牢。因为筒体和卡瓦的螺纹都是左旋螺 纹，并由控制环约束了它的旋转运动，所以释放落鱼时， 只要将卡瓦放松，顺时针方向旋转钻具，捞筒即可从落 鱼上退出。
我公司现有水力割刀的规格为:本体11-3/4“和本体 5-3/4”两种.其连接扣型分别为6 5/8“REG和3 1/2”REG，它们可以更换不同型号的割刀片，切割 7“到30”不同规格的套管。
投入式回压阀是钻柱的 内防喷器，该工具带有1个 就位接头，连接在钻柱需要 的位置上，回压阀平时放在 钻台上，当需要时候及时投 入井眼，一次就能自动在就 位接头就位，切断向上喷射 的高压流，达到控制井喷的 目的。
公锥是内打捞工具，用来打捞钻 铤、接头和钻杆加厚部位。 母锥是外捞工具，用来打捞钻杆 本体，用爆炸松扣方法配合倒扣时， 可用它来打捞钻杆接头或钻铤。
入过程中，特别是斜段，由于下入时产生的回流， 井壁上的岩屑和砂子会大量的进入工具内堵死水眼 和流道，此时再开泵会损坏精密的MWD仪器，也可能 形成砂堵蹩泵。此外在起下钻过程中，如果井涌和 井喷，由于大量的砂子进入钻具内堵死水眼，加重 了事故，使处理更加困难，上述情况造成的事故国 内外都很多见。目前在国际上普遍重视防堵水眼的 措施，并且规定无论井深浅，钻进中需使用浮阀， 而且在井涌时，浮阀本身就是单流阀，可以阻止流 体进入钻具内，使处理工作能顺利进行。
安全接头是接在打捞工具、封隔器和钻铤（正常 钻进时）之上和震击器之下的一种安全工具。当落鱼被 卡，打捞工具退不开或封隔器被卡提不出来时，可以从 安全接头处倒开，起出安全接头以上的钻具。 安全接头分为正扣安全接头和反扣安全接头。它的 内径、外径和钻杆接头的内外径是相同的。安全接头的 结构:它是由公接头、母接头和上、下“O形密封圈组 成的。公接头上部是工具接头母扣，下部为锯齿螺纹公 扣。在公扣两端有密封槽，母接头是锯齿螺纹母扣，上 下有密封面，下部为工具接头公扣。公母接头台肩接触 面均为圆周上等分三段凸肩。安全接头由公母接头锯齿 宽螺纹相连接成一体。
