钻井工具制造技术
添加时间:2025-04-13

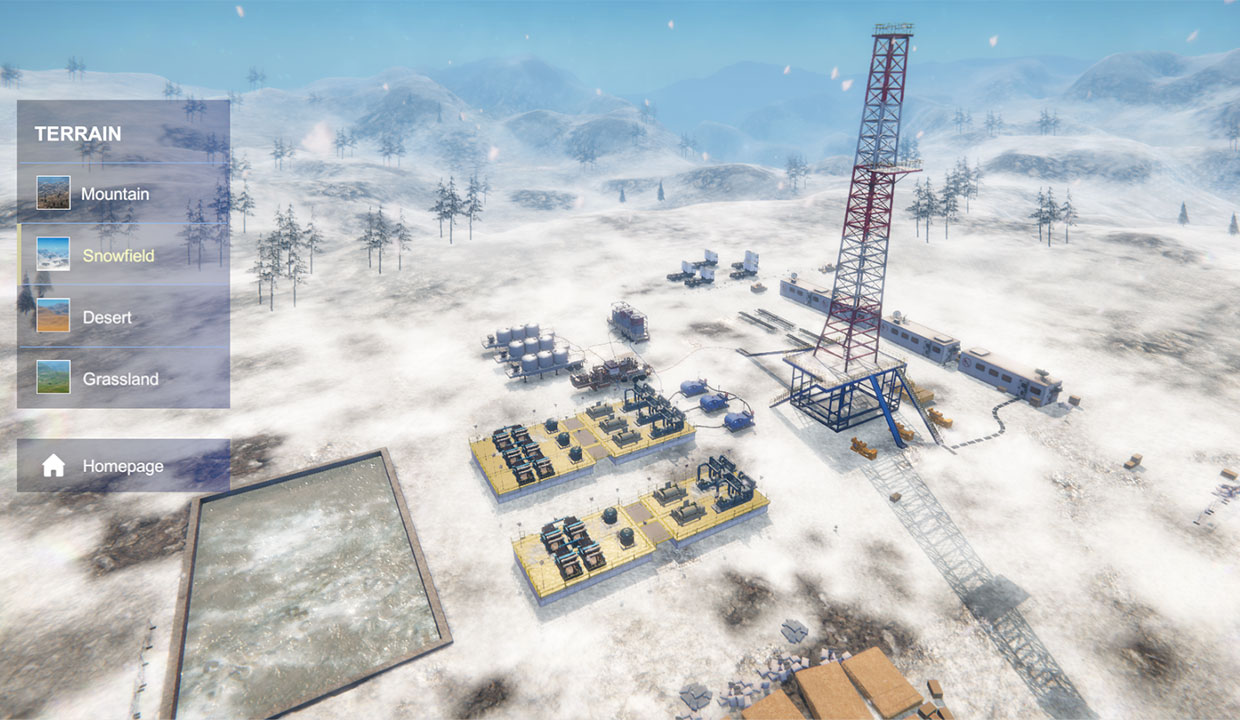

钻井工具制造技术(图1)

  当前位置:首页专利查询中国石油天然气股份有限公司专利正文

  本实用新型专利技术公开了一种钻井工具,属于石油钻井技术领域。钻井工具包括:钻杆、连接器、钻头主体和活动插件,钻头主体上设置有切削齿,活动插件的一端与钻头主体活动连接,钻杆上设置有沿钻杆的轴线贯穿钻杆的第一通孔,连接器上设置有沿连接器的轴线贯穿连接器的第二通孔,钻头主体上设置有沿钻头主体的轴线贯穿钻头主体的第三通孔,活动插件用于封堵和导通第三通孔,第一通孔、第二通孔和第三通孔相连通,测井工具中的测井仪器能够依次穿过第一通孔和第二通孔,当第三通孔被活动插件导通时,测井仪器能够穿过第三通孔。本实用新型专利技术解决了地层勘探评价效率较低的问题,提高了地层勘探评价的效率,本实用新型专利技术用于地层勘探评价。

  在对地层进行勘探评价的过程中,需要使用钻井工具进行钻井,并使用测井工具进行测井,获取储层的各项参数,以便于指导油气藏后期开发及储层改造优化设计。相关技术中,钻井工具包括聚晶金刚石复合片(英文:PolycrystallineDiamondCompact;简称:PDC)钻头和钻杆,PDC钻头的一端安装在钻杆的一端,PDC钻头的另一端设置有切削齿,在进行钻井时,将钻杆和PDC钻头置于地层中,并控制PDC钻头高速转动,PDC钻头上的切削齿能够对地层进行切削。在钻井结束后,为了便于测井,经常还需要对井壁进行修整,示例的,可以继续使用钻井工具进行扩眼、通井和修复井壁,使井壁较平滑。然后,将钻井工具从井中起出,将PDC钻头从钻杆上拆卸下来,然后通过电缆将测井工具下至待井眼的预设深度,最后拖动电缆使得测井工具向井口方向运动,以便于测井仪器在运动的过程中采集井内的各项数据。由于在使用钻井工具进行钻井和修复井壁之后,需要将钻井工具从井中起出,才能下入测井工具进行测井,所以地层勘探评价的步骤较繁琐,地层勘探评价的效率较低。

  为了解决地层勘探评价的效率较低的问题,本技术提供了一种钻井工具。所述技术方案如下:第一方面,提供了一种钻井工具,所述钻井工具包括:钻杆、连接器、钻头主体和活动插件,所述钻杆和所述钻头主体通过所述连接器相连接,所述钻头主体上设置有切削齿,所述活动插件的一端与所述钻头主体活动连接,所述钻杆、所述连接器和所述钻头主体均为柱体,所述钻杆上设置有沿所述钻杆的轴线贯穿所述钻杆的第一通孔,所述连接器上设置有沿所述连接器的轴线贯穿所述连接器的第二通孔,所述钻头主体上设置有沿所述钻头主体的轴线贯穿所述钻头主体的第三通孔,所述活动插件用于封堵和导通所述第三通孔,所述第一通孔、所述第二通孔和所述第三通孔相连通,测井工具中的测井仪器能够依次穿过所述第一通孔和所述第二通孔,当所述第三通孔被所述活动插件导通时,所述测井仪器能够穿过所述第三通孔。可选的,所述活动插件设置在所述钻头主体远离所述钻杆的面的中心,所述钻头主体上设置有铰链机构及锁紧机构,所述活动插件的一端通过所述铰链机构与所述钻头主体活动连接,所述活动插件的另一端通过所述锁紧结构与所述钻头主体可拆卸连接。可选的,所述连接器包括:悬挂短接和止过接箍,所述测井工具还包括:测井主体,所述悬挂短接和所述止过接箍均为筒状结构,所述止过接箍套接在所述悬挂短接内,所述止过接箍的内壁上设置有第一凸起,所述测井仪器设置在所述测井主体的一端,所述测井主体的另一端设置有第二凸起,且在所述第一凸起和所述第二凸起的作用下,所述测井主体的一端以及所述测井仪器能够穿过设置有所述第一凸起的止过接箍,所述测井柱体的另一端无法穿过设置有所述第一凸起的止过接箍。可选的,所述钻头主体上设置有至少两个刀翼,每个所述刀翼上设置有切削齿,所述至少两个刀翼设置在所述钻头主体远离所述钻杆的面上。可选的,所述钻头主体上设置有三个主刀翼、三个副刀翼和三个第一喷嘴,所述活动插件上设置有三个第二喷嘴,所述第一喷嘴设置在所述钻头主体远离所述钻杆的面上,所述第二喷嘴设置在所述活动插件远离所述钻杆的面上,所述主刀翼的一部分位于所述钻头主体上,另一部分位于所述活动插件上,所述副刀翼位于所述钻头主体上,所述三个主刀翼与所述三个副刀翼间隔设置,每个主刀翼与每个副刀翼之间设置有一个喷嘴,且所述第一喷嘴和所述第二喷嘴间隔设置,喷嘴与所述第三通孔相连通。可选的,每个所述刀翼上设置有:切削齿、主动保径齿和被动保径齿,沿垂直于所述钻头主体轴线的方向上,所述主刀翼上的切削齿和所述副刀翼上的切削齿间隔设置。本技术实施例提供了一种钻井工具,钻杆上设置有第一通孔,连接器上设置有第二通孔,钻头主体上设置有第三通孔,且第一通孔、第二通孔和第三通孔相连通,在活动插件将第三通孔导通时,测井仪器能够穿过第一通孔、第二通孔和第三通孔。在使用该钻井工具对地层进行勘探时,可以在使用该钻井工具进行钻井之后,导通第三通孔,并直接将测井工具下入井眼,进行测井,无需将该钻井工具重新起出,所以,简化了地层勘探评价的步骤,提高了地层勘探评价的效率。应当理解的是,以上的一般描述和后文的细节描述仅是示例性和解释性的,并不能限制本技术。附图说明为了更清楚地说明本技术实施例中的技术方案,下面将对实施例描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本技术的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。图1是本技术实施例提供的一种钻井工具的应用场景示意图;图2是本技术实施例提供的另一种钻井工具的应用场景示意图;图3是本技术实施例提供的一种钻井工具的局部结构示意图;图4-1是本技术实施例提供的另一种钻井工具的局部结构示意图;图4-2是本技术实施例提供的又一种钻井工具的局部结构示意图。通过上述附图,已示出本技术明确的实施例,后文中将有更详细的描述。这些附图和文字描述并不是为了通过任何方式限制本技术构思的范围,而是通过参考特定实施例为本领域技术人员说明本技术的概念。具体实施方式为使本技术的目的、技术方案和优点更加清楚,下面将结合附图对本技术实施方式作进一步地详细描述。图1为本技术实施例提供的一种钻井工具的应用场景示意图,如图1所示,该钻井工具可以包括:钻杆01、连接器02、钻头主体03和活动插件04,钻杆01和钻头主体03通过连接器02相连接,钻头主体03上设置有切削齿b,活动插件04的一端w与钻头主体03活动连接。钻杆01、连接器02和钻头主体03均为柱体,钻杆01上设置有沿钻杆01的轴线的轴线的轴线的第三通孔x,活动插件04用于封堵和导通第三通孔x,第一通孔、第二通孔和第三通孔x相连通,测井工具1中的测井仪器11能够依次穿过第一通孔和第二通孔,当第三通孔x被活动插件04导通时,测井仪器11能够穿过第三通孔x。综上所述,由于本技术实施例提供的钻井工具中,钻杆上设置有第一通孔,连接器上设置有第二通孔,钻头

  “九游娱乐最近有什么新活动?”

  “九游娱乐最近有什么新活动?”

  一种钻井工具,其特征在于,所述钻井工具包括:钻杆、连接器、钻头主体和活动插件,所述钻杆和所述钻头主体通过所述连接器相连接,所述钻头主体上设置有切削齿,所述活动插件的一端与所述钻头主体活动连接,所述钻杆、所述连接器和所述钻头主体均为柱体,所述钻杆上设置有沿所述钻杆的轴线贯穿所述钻杆的第一通孔,所述连接器上设置有沿所述连接器的轴线贯穿所述连接器的第二通孔,所述钻头主体上设置有沿所述钻头主体的轴线贯穿所述钻头主体的第三通孔,所述活动插件用于封堵和导通所述第三通孔,所述第一通孔、所述第二通孔和所述第三通孔相连通,测井工具中的测井仪器能够依次穿过所述第一通孔和所述第二通孔,当所述第三通孔被所述活动插件导通时,所述测井仪器能够穿过所述第三通孔。
