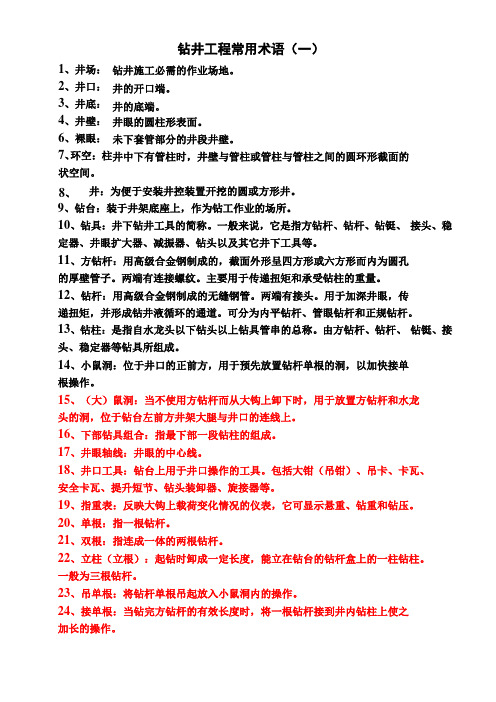

钻井的八大件：天车，大钩、游车、井架、泥浆泵、水龙头、绞车、转盘钻井作业的八大系统（起升系统、旋转系统、钻井液循环系统、传动系统、控制系统、动力驱动系统、钻机底座、钻机辅助设备系统循环系统包括钻井泵，地面管汇、泥浆罐、泥浆净化设备等，其中地面管汇包括高压管汇、立管、水龙带，泥浆净化设备包括震动筛、除砂器、除泥器、离心机等。
钻井泵将泥浆从泥浆罐中吸入，经钻井泵加压后的泥浆，经过高压管汇、立管、水龙带，进入水龙头，通过空心的钻具下到井底，从钻头的水眼喷出，经井眼和钻具之间的环行空间携带岩屑返回地面，从井底返回的泥浆经各级泥浆净化设备，除去固相含量，然后重复使用。
起升系统是为起升和下放钻具、下套管以及控制钻压、送进钻具服务的，钻具配备有起升系统。
起升系统包括绞车、辅助刹车、天车、游车、大钩、钢丝绳以及吊环、吊卡、吊钳、卡瓦等各种工具。
起升时，绞车滚筒缠绕钢丝绳，天车和游车构成副滑轮组，大钩上升通过吊环、吊卡等工具实现钻具的提升。
下放时，钻具或套管柱靠自重下降，借助绞车的刹车机构和辅助刹车控制大钩的下放速度。
在正常钻进时，通过吊环、吊卡等工具实现钻具的提升，下放时，钻具或套管柱靠自重下降，借助绞车的刹车机构和辅助刹车控制大钩的下放速度。
在正常钻进时，通过刹车机构控制钻具的送进速度，将钻具重量的一部分作为钻压施加到钻头上实现破碎岩层。
旋转系统是转盘钻机的典型系统，其作用是驱动钻具旋转以破碎岩层，旋转系统包括转盘、水龙头、钻具。
在钻井现场我们观察到的钻具包括：方钻杆、钻杆、钻铤和钻头，此外还有扶正器以及配合接头等。
钻铤的重量和壁厚都很大，用来向钻头施加钻压，钻杆将地面设备和井底设备联系起来，并传递扭矩。
方钻杆的截面为正方形，转盘通过方钻杆带动整个钻柱和钻头旋转，水龙头是旋转钻机的典型部件，它既要承受钻具的重量，又要实现旋转运动，同时还提供高压泥浆的通道。
各位学员早上好，今天我受公司顾经理的委托，在我们钻井石油工具基地三楼召开井下工具及弃井作业的研讨会。
由于我本人对技术方面也谈不上是专家，所以今天我们主要是以与每个学员一起来探讨，沟通，互相学习。
一旦钻具被卡，首先是下放钻具，然后上提钻具，通过几次或几十次的上提下放震击，使被卡钻具得到自由，也就是说解卡。
震击器的组成：（外部）由顶部接头，上部套筒，中间套筒，下部套筒，花键轴及花键套筒。
（内部）由芯轴，延长芯轴，上下弹簧管，扶正瓦，运行套，间隔衬套，磨擦衬套，上下调节套，活塞，被帽，防松螺母，防落弹簧挡圈，等组成。
2)组装：按标准要求对震击器进行组装，上扣，调试，试压，上堵，刷漆，出检修报告。
具体在井下操作是将钻具放到井底，开泵，停泵等待2至3分钟，缓慢上提钻具5至10米，再下放钻具到井底，开泵2至3分钟，停泵，缓慢上提钻具，反复几次即可。
C反循环磁铁打捞篮反循环打捞篮在中软地层中可进行打捞取芯0.3~0.5M。
工作原理：反循环打捞篮和组合式强磁打捞篮的钻井液循环路线相同，下钻到底正循环冲洗井底以后投入一钢球，待球落座后，钻井液则由双层筒体之间的下水眼射到井底，然后从井底通过铣鞋或一把抓进入捞筒的内部，最后由上水眼返环形空间，在钻井液反循环作用的冲击和携带下，被铣鞋拨松的井底碎物随钻井液一起进入篮筐，或被磁芯吸住捞获。
井下马达的主要使用特性： 1）、用井下马达钻进时，其转速与排量成正比关系，稳定的排量可提供稳定的钻头转速； 2）、马达的转矩发生变化时其压降也随之变化，即随钻头的负荷增减而增减，可从立管压力判断马达的转矩负荷、钻头的负荷和钻具的工作情况。 3）、合理平稳加钻压可提高井下马达寿命，经常加钻压过大，会更快造成定子密封橡胶和转子的损坏。
1、钢齿牙轮钻头 钢齿钻头也称铣齿钻头，其牙齿是在牙轮毛坯上直接铣削加工而成的。钢齿钻头大多用于软的上部地层。
2、镶齿牙轮钻头 镶齿钻头也称碳化钨硬质合金齿钻头，它是将端部形状不同的、圆柱形的碳化钨硬质合金齿镶入牙轮壳体上加工而成的。镶齿钻头具有很高的抗磨损和承载能力，其使用寿命较长，尤其是破碎硬的、研磨性高的地层，石英岩、玄武岩等，效果更好。
IADC编码是由四个特征码组成，其前三位是数字型的，第四位为字母型的。 （1）第一位编码——切削结构系列（1~8），代表着钻头的特征。系列1~3指的是铣齿钻头，4~8代表的是镶齿钻头。无论是铣齿钻头还是镶齿钻头，随着系列数字的增大，其代表所适应的地层硬度和研磨性也相应增加。
在使用卡瓦时，应根据钻柱的尺寸选择合适的卡瓦，并确 保卡瓦牙紧密地咬合在钻柱上。同时，要定期检查卡瓦的 磨损和损坏情况，及时更换损坏的部件。
安全卡瓦是一种具有自锁功能的 井口工具，用于在紧急情况下快 速夹持钻柱，防止钻柱下落。
不同类型的井口工具可以模拟不同的钻井环境和条 件，从而影响仿真操作的难度和复杂性。

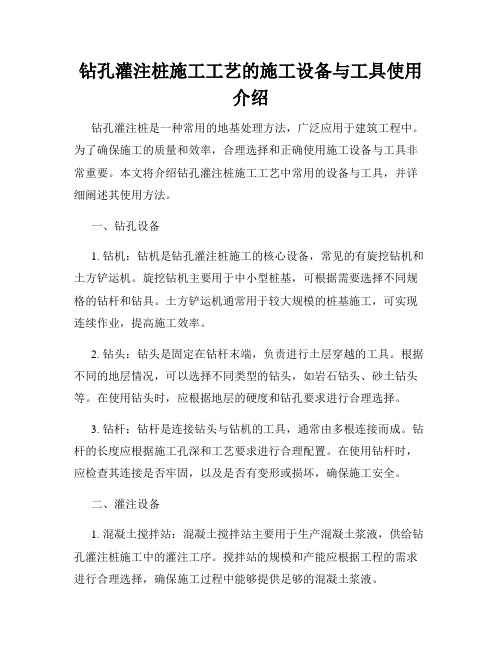

钻孔灌注桩施工工艺的施工设备与工具使用介绍钻孔灌注桩是一种常用的地基处理方法，广泛应用于建筑工程中。
井下工具井下工具分类井下工具包括扶正器、随钻震击器、取心筒、浮阀、水力割刀、刮管器、铅模、公锥、母锥、卡瓦打捞筒、磁铁打捞器和反循环强磁打捞器、一把抓、反循环打捞篮和反循环强磁打捞篮、磨鞋、安全接头、套管捞矛、接头等。
扶正器扶正器是下部钻具结构的重要组成部分，它可以防止井壁对钻具的磨损，根据扶正器在钻柱中的位置不同起到防斜、纠斜和稳斜的作用。
井壁取心就是用井壁取心器，按指 定的位置在井壁上取出地层岩心的方法 叫井壁取心。通常都是在电测完后立即 进行井壁取心。 一个取心器上有36个孔，每一孔内 装一个取心筒，孔底装有炸药，通过电 缆接到地面仪器车上，以便在地面控制 取心深度和点火、发射。点火后，炸药 将取心筒强行打入井壁，取心筒被钢丝 绳连接在取心器上，上提取心器即可将 岩心从地层中取出。取心时一般是自下 而上进行的，每次可取数颗或数十颗岩 心。
封隔上部松软易塌、易漏地层，防止钻井液对上部 淡水层的污染，安装井口防喷器控制井喷，支撑技 术和生产套管的部分重量。
1.清洗时应充分显露岩石本色，以不漏掉油气显示、不破坏岩屑及矿物为原则。
岩屑晾晒 1.见含油气显示的岩屑严禁烘干，应自然晾干或风干。 2.无油气显示的岩屑，环境条件允许应自然晾干，并避免阳光直射；否则，可 采取风干或烘干方法，烘干岩屑应控制温度不大于110℃，严禁岩屑被烘烤变 质。
3、系列对比 取1克磨碎的岩样，放入玻璃试管 中，倒入5毫升氯仿，再加入适量水进 行“水封”，静置4小时，待与标准系 列对比。
标准系列的配制是系列对比法的 关键，在配制标准系列时，必须采用 本探区及邻近探区的石油、沥青来配 制，这样才能便于对比，获得较为正 确的结果。
(1)组成： 防喷器组、节流管汇、压井管线以及液、气压控制 机构组成。
1) 密封钻具 2) 强行起下钻 3) 悬挂钻具 4) 手动、液动锁紧闸板 5) 用作分流系统 6) 可以剪断钻具
通过牙轮在井底滚动破碎 岩石，同时利用喷嘴喷射 钻井液清洗井底并冷却钻 头。
包括刮刀钻头、牙轮钻头、金刚石钻头等，介绍各 种钻头的结构特点、适用地层及工作原理。
阐述钻头制造中常用的高性能合金钢、硬质合金、 金刚石等材料的性能特点与选用原则。
井下动力钻井时：制动钻杆，承受反扭矩。 结构：两个锥形齿轮：绞车链条转盘轴(水平) 小锥 齿轮/大锥齿轮转台大方瓦和方补心方钻杆。
1) 悬持旋转的钻柱，承受大部或全部钻柱重量。 2) 通过水龙头向钻柱(转动)内引输高压泥浆。 结构：固定部分(外壳和提环、鹅颈管、冲管)，旋转部分( 中心管、负荷主轴承、防跳轴承、扶正轴承等)，密封盘根(冲 管与中心管之间：冲管盘根，机油盘根(中心管与外壳)。 转动：转盘方钻杆保护接头中心管(轴承)
1、国产钻机： 型号一般为：字母-公称起重量或钻深能力。 如 ZJ-130：大钩起重量130吨，ZJ-45：钻深能力4500米 2、罗马钻机： 如：F-200-2DH； F-钻机；200-最大负荷(吨)；2-两台动力机；D-柴油机 驱动
现场习惯称十大件：井架、天车、游车、大钩、水龙头、转盘、绞车、 泥浆泵、柴油机、传动装置。
五、安全卡瓦 在井口用卡瓦悬持钻铤时起安全保证作用 ，卡在卡瓦上部钻铤上，以防因卡瓦牙齿磨 损或其它原因造成卡瓦失灵情况发生。 卡瓦卡住钻铤且安全卡瓦卡住钻铤坐于
二、螺杆钻具的原理 螺杆钻具是以泥浆为动力的一种井下工具，由传动轴总成、 马达总成、万向轴总成、防掉总成和旁通阀总成五大部分组成 。 见下图。 泥浆泵输出的泥浆，流经旁通阀进入马达，在马达进出口 形成一定压差推动马达的转子旋转，并将扭矩和转速通过万向 轴和传动轴传递给钻头。 螺杆钻具的马达是一种新型的内啮合回转式容积马达。主 要工作部件是偏心螺杆（转子）和固定的衬套（定子）。钻具参数 公称直径 马达头数 马达级数 井眼尺寸 钻头螺纹 英制 8 in 1:2 4 97/8-121/4 in 65/8 REG 公制 203 mm 1:2 4 251-311 mm 65/8 REG
钻头水眼压降 流量 钻头转数 马达工作压力降 马达最大压力降 工作扭矩 最大扭矩 功率
连接螺纹 钻头水眼压降 流量 钻头转数 马达工作压力降 马达最大压力降 工作扭矩 最大扭矩
一、螺杆钻具的应用范围 螺杆钻具比较适合于钻各种弯曲半径的定向斜井，钻水平 井段和进行侧钻、分支井眼的钻进。 由于螺杆钻具的直径可以做得很小，长度也可以比较短， 并可以分成几节连结使用，因此在造斜的弯曲井段、在小直径 的井眼都可以方便地使用。在无法使用转盘或顶驱钻进的井， 螺杆钻具能发挥其功能。 螺杆钻具的转速与牙轮钻头、金刚石钻头都能很好地匹配， 可以选用不同的螺杆头数，得到不同的转速和扭矩，钻进的速 度比较高。 螺杆钻具可以与普通钻杆配合，也可以与连续油管配合使 用。 螺杆钻具的出现，使水平井、侧钻井、分支井、小井眼井 得到成功。
z zzzzzz zzzz z zzzzz zzz钻铤z注明钻铤的各部尺寸， 包括类型、外径，内孔，长 度、扣型、是否带卡瓦槽和 吊卡槽、耐磨带等信息。
订购时需注明扣型 长度 内外径尺寸 订购时需注明扣型、长度、内外径尺寸。
石油钻杆螺纹z z z z内平扣，用IF表示； 贯眼扣 用FH表示； 贯眼扣，用 表示 正规扣，用REG表示。
冷滚压设备滚压后金相片100滚压前金相片100稳定器（扶正器）三螺旋整体稳定器 可换套稳定器直四棱整体稳定器 HF3000稳定器套 非旋转稳定器 可换套稳定器稳定器（扶正器）中软地层层 层软地层硬和研磨地层z滚轮铰孔器减震器z减震器安装钻头的上面，利 用减震器里的减震元件 来吸收钻进时的冲击振 动载荷 以提高钻井速 动载荷，以提高钻井速 度，保护钻具。
钻头寿命： 在整个使用过程中，钻头在井下的纯钻时间 (包括划眼——在已钻出的井眼内旋转送钻、 修整井壁的过程)，单位为h；
• 刮刀钻头制造工艺简单，成本低； • 刮刀钻头适用于松软－软地层，钻速快 • 刮刀钻头容易磨损成锥形，造成缩径和井斜； • 刮刀钻头产生剧烈的扭转振动，破坏钻具和设备； • 刮刀钻头目前逐渐被PDC钻头取代。
➢ PDC钻头适应于软到中硬的大段均质地层，不适合钻软 硬交错的地层和砾石层。
➢ 与牙轮钻头相比，PDC钻头宜采用低钻压、高转速钻进。 ➢ 钻头下井前，井底要清洁，无金属落物，新钻头钻进时，

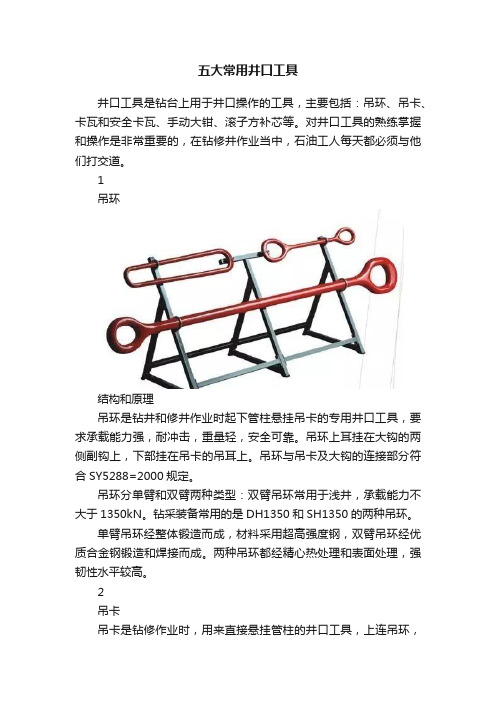

五大常用井口工具井口工具是钻台上用于井口操作的工具，主要包括：吊环、吊卡、卡瓦和安全卡瓦、手动大钳、滚子方补芯等。对井口工具的熟练掌握和操作是非常重要的，在钻修井作业当中，石油工人每天都必须与他们打交道。
1吊环结构和原理吊环是钻井和修井作业时起下管柱悬挂吊卡的专用井口工具，要求承载能力强，耐冲击，重量轻，安全可靠。
z zzzzzz zzzz z zzzzz zzz钻铤z注明钻铤的各部尺寸， 包括类型、外径，内孔，长 度、扣型、是否带卡瓦槽和 吊卡槽、耐磨带等信息。
订购时需注明扣型 长度 内外径尺寸 订购时需注明扣型、长度、内外径尺寸。石油钻杆螺纹z z z z内平扣，用IF表示； 贯眼扣 用FH表示； 贯眼扣，用 表示 正规扣，用REG表示。
冷滚压设备滚压后金相片100滚压前金相片100稳定器（扶正器）三螺旋整体稳定器 可换套稳定器直四棱整体稳定器 HF3000稳定器套 非旋转稳定器 可换套稳定器稳定器（扶正器）中软地层层 层软地层硬和研磨地层z滚轮铰孔器减震器z减震器安装钻头的上面，利 用减震器里的减震元件 来吸收钻进时的冲击振 动载荷 以提高钻井速 动载荷，以提高钻井速 度，保护钻具。
钻机定义石油钻井的地面配套设备称为钻机，石油钻机是由多种机器设备组成的一套大功率重型联合工作机组。
钻机八大系统（1）起升系统组成：天车、游车、大钩、绞车、滚筒、钢丝绳以及吊环、吊卡、吊钳、卡瓦等井口工具。
作用：下放、悬吊或起升钻柱、套管柱和其它井下设备进、出井眼；起下钻、接单根和钻进时的钻压控制。
利用其弹性结构，吸收地层的变形能量，减少钻 头受到的冲击，延长钻头使用寿命。
1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、仅部分预览的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钻头、钻柱及井口工具第一节刮刀钻头 (1)第二节牙轮钻头 (2)第三节金刚石钻头 (9)第四节 PDC 钻头 (12)第五节钻柱及其受力情况 (16)第六节钻柱的损坏及合理使用 (17)第七节井口工具 (19)钻头是破碎岩石形成井眼的主要工具，可根据其结构、功用及原理进行分类，现场常用的钻头有刮刀钻头、牙轮钻头、金刚石钻头、PDC钻头等。
第一节刮刀钻头刮刀钻头是旋转钻井法中最早使用的钻头，它的结构简单，制造方便，在泥岩、疏松的砂岩、泥质砂岩、页岩等低硬度、高塑性地层中钻进，可得到较高的机械钻速和钻头进尺，并且各油田均能自己设计和制造。
刮刀钻头按刀片的数量不同可分为两翼刮刀钻头、三翼刮刀钻头、四翼刮刀钻头等。
表5-1国产三牙轮钻头型式代号mm密封滚动轴承喷射式保径三牙轮钻头密封喷射保径钻头 MPB 密封滑动轴承三牙轮钻头 滑动钻头 H 密封滑动轴承喷射式三牙轮钻头 滑动喷射钻头 HP 密封滑动轴承喷射式保径三牙轮钻头滑动喷射保径钻头 HPB 镶齿钻头镶齿密封滚动轴承喷射式三牙轮钻头镶齿密封喷射钻头 XMP 镶齿密封滑动轴承三牙轮钻头 镶齿滑动钻头 XH 镶齿密封滑动轴承喷射式三牙轮钻头镶齿滑动喷射钻头XHP三、三牙轮钻头系列 1、国产三牙轮钻头系列(1) 根据钻头的结构特征分成 铣齿和镶齿两大类，10种型式，如表5-1所 示。
(2) 按照所钻地层的软硬程度，各种型式的钻头分成七个品种，见表5-2 o表5-2国产三牙轮钻头品种代号地层软硬 极软软 中软 中中硬 硬 极硬品种代号1 2 3 4 5 67 例：直径为215.9mm 镶硬质合金齿、滑动密封轴承、喷射式水眼，用于中 软地层的钻头代号应为：215.9 XHP3。
四、三牙轮钻头的合理使用1、合理选择钻头类型(1) 根据所钻地层岩性，选择钻头类型遵循以下原则：a. 在浅井段岩石胶结疏松，主要考虑钻头的钻速和防止泥包；b. 在深井段由于起下钻行程长，主要考虑钻头的进尺；c. 出井钻头外排齿严重磨损时，宜选用带有保径齿的钻头；d. 在易斜井段宜选用滑移量小牙齿多而短的钻头；e. 在选用镶齿钻头时，宜用楔形齿钻头；f. 钻石灰岩时，宜用双锥齿、抛射体形齿钻头；(3)型号表示方法 品种代号 型式代号 钻头直径,g. 地层泥页岩较多或钻井液密度较大时，宜选用具有较大滑移量的钻头;h. 地层为灰岩、砂岩，宜选用滑移量较小的钻头；i. 在钻坚硬及高研磨的地层时，宜用纯滚动的球齿、双锥齿钻头。
表5-3钻头类型与适用地层对照表表5-8上海第一石油机械厂推荐的钻头钻压与转速值2. 钻头入井前的检查（1）检查所选的钻头型号，直径是否符合要求；（2）仔细察看钻头丝扣、焊缝、牙齿是否完好；（3）检查喷嘴是否装牢，水眼应畅通；用手转动牙轮，轴承密封应完好；钻头的压力补偿系统应完好，卸压孔应无堵塞。
C二C b +G（T r 幵）H式中C --- 钻头每米成本，元/m；C b ------ 钻头成本，元；C --- 钻头工作时设备使用成本，元/m；T r ――起下钻、换钻头时间；h；T――钻头纯钻进时间，h；H—钻头总进尺，m第三节金刚石钻头一、金刚石钻头的结构金刚石刮刀钻头与普通刮刀钻头结构相似，仅是在刀片上镶装了金刚石颗粒。
